Hensikt

Hensikten med dette dokumentet er å sikre at det er mulig å finne ut av hvilke innstillinger i Bewator adgangskontroll som påvirker de ulike dørene.



Gjelder for

Dette dokumentet gjelder det driftspersonale som har ansvar for Bewator adgangskontroll.



Ansvar for gjennomføring

Driftsleder



Beskrivelse

Hvordan finne ut hva som styrer døren.

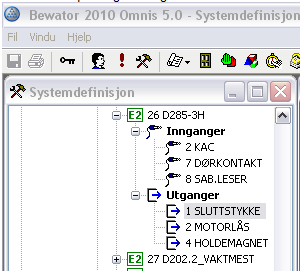

Trykk på "hammer og fastnøkkelsymbolet" for å vise systemfdefinisjon.

Velg døren du vil endre og bla deg inn til du finner utganger.



Dobbelklikk på valgt innang.

Her ha vi valgt dør inn til senteret ved trapp 2.

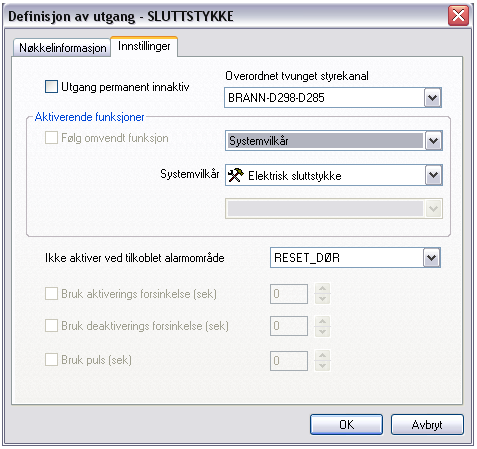

motorlåsen er styrt av AMFI s vi ender kun på UTGANG 1 : sluttstykke.



Under INNSTILLINGER finner vi "overordnet tvunge styrekanal"
denne styrekanalen er somregel et tidsskjema, men kan være andre ting. feks en alarm.

Styrekanalen "BRANN-D298-D285" er et tidsskjema.

Trykk ok for å lukke.



Hvordan finne ut hva som styrer døren del 2



Styrekanalen : BRANN-D298-D285

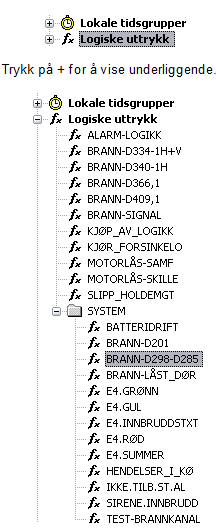

De vanligste styrekanalene er enten tidsgrupper eller mest sannsynlig et logisk uttrykk.



Her finner vi styrekanalen som vi skal ha.

Dobbelklikk for å vise det logisk uttrykket.

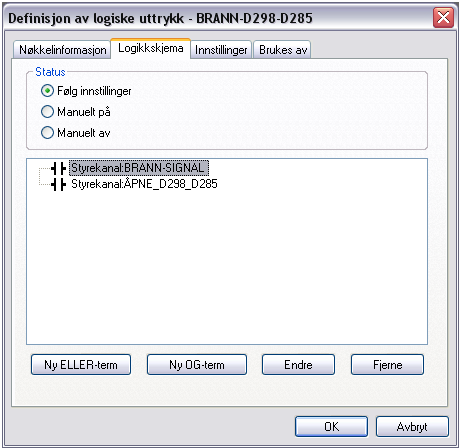

Velg logikkskjema

Denne logikken er styrt av 2 styrekanaler, og en av disse må være positiv for at døren skal åpne.



Det er styrt av BRANN-SIGNAL som blir "positiv" når brannalarm blir utløst.

Og tidsskjemaet ÅPNE_D298_D285 som blir positiv etter gitt klokkeslett.

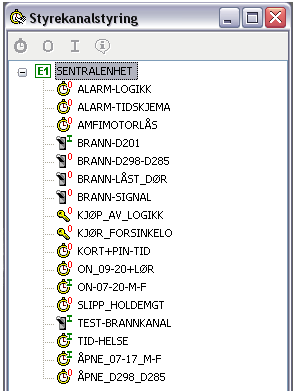

Styrekanalstyring

viser hvilke styrekanaler vi har og hvilken status de har.



Når signalet er negativt er styrekanalen i NULL og døren er låst. (rød)
Når signalet er positivt er styrekanalen i EN og døren er åpen. (grønn)



Hvordan finne ut hva som styrer døren del 3

Tidsskjemaet : ÅPNE_D298_D285

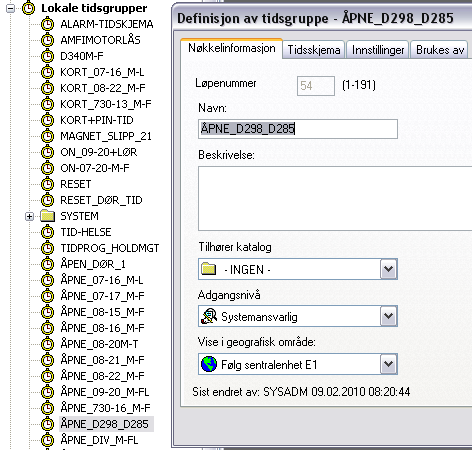

Under LOKALE TIDSGRUPPER finner vi tidskjemaet.
Dobbelklikk og velg så TIDSSKJEMA i det nye vinduet

Her hvor tidsskjemaet er positivt (grønt) vil døren være åpen.

Dobbelklikk på eksiterende tidsintervall for å endre tid eller velg nytt intervall.

Trykk så ok.
