Hensikt

Hensikten er å sikre riktig vedlikehold av automaten



Gjelder for

Gjelder for Parkering- Drift og Vedlikehold



Beskrivelse S5 automat



Generell beskrivelse

(se også Flowbird Brukermanual)





Prosedyrer

Test av mynt funksjonen

1. Tast "Test" og ok - bekreft med Ok igjen.

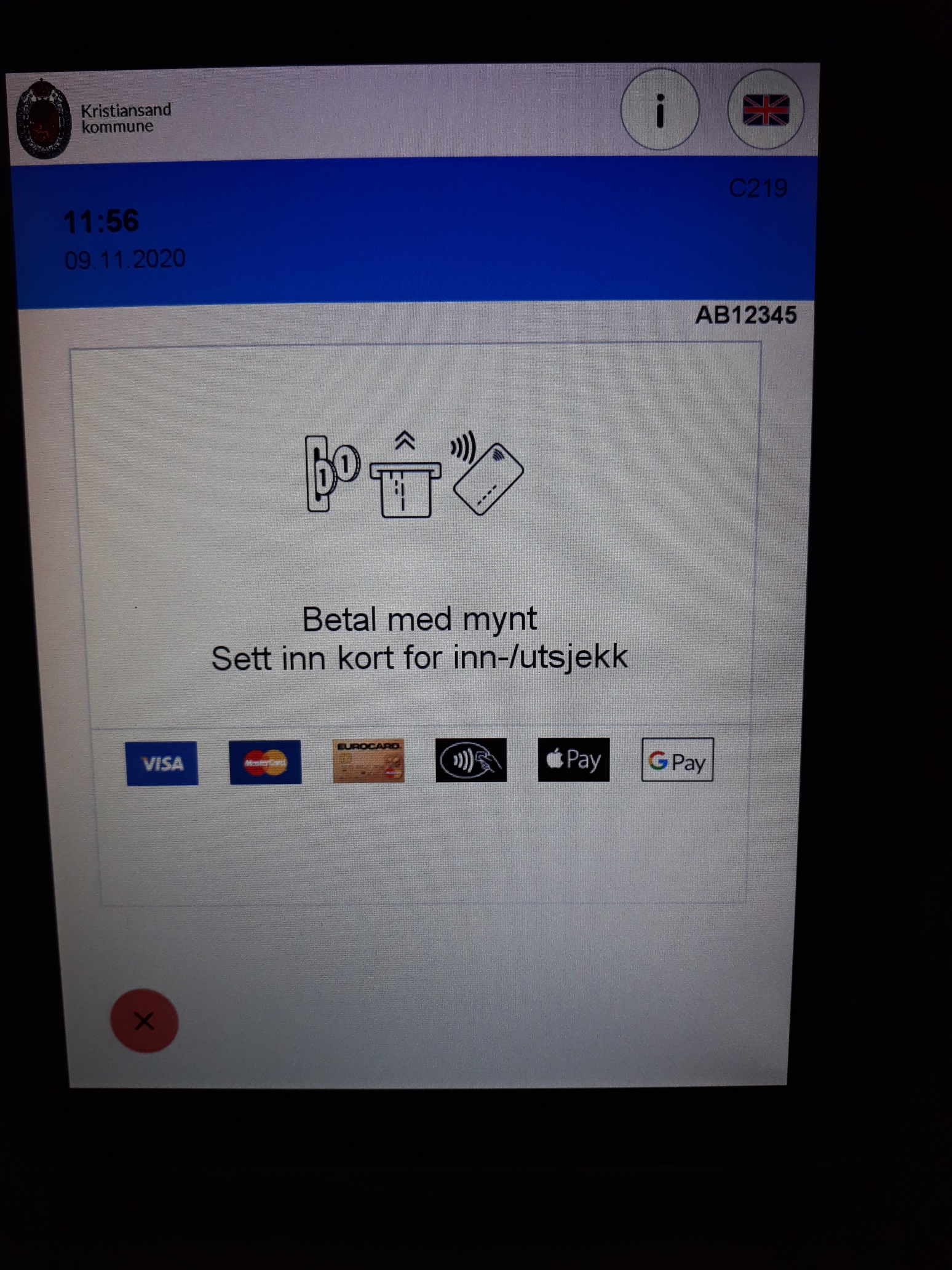

2. Det står "Betal med mynt" -Slipp på 1 kr.
3. Følg anvisning på display. Trykk avbryt for å få tilbake mynt, eller OK for å teste hele kjøps funksjonen.
4. Velg ja for kvittering hvis det er en del av testen å se utskriften.









Test av kort funksjon

Innsjekk- Kontaktløs

1. Test Kontakt løs ved å først taste "Test" (eller fiktivt reg nummer) og OK, og bekreft med OK igjen.
2. Legg bank kort over Kontaktløs symbolet, følg anvisninger på display, velg ja for Kvittering, og hold kort over kontaktløs symbolet når det kommer melding om det.
3. Ta billett og sjekk at den er riktig.

(Noen ganger kommer det beskjed om å sette kort inn i Kortleser. Det skjer jevnlig, og da må man i tillegg taste bank kortets pin kode på Pin Pad)



Innsjekk - Kortleser

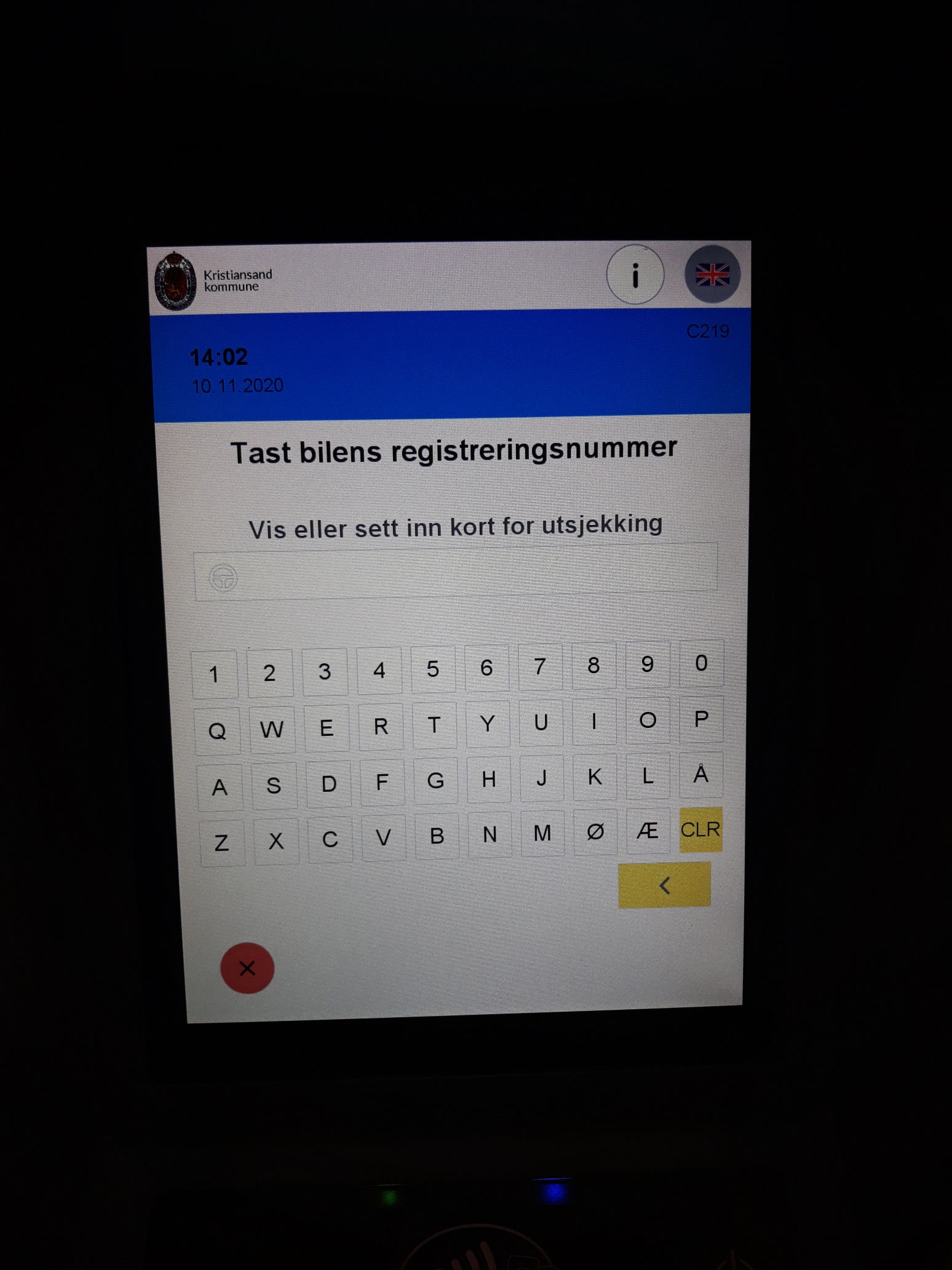

1. Tast inn "Test" og klikk på OK, bekreft med OK.
2. Sett kort inn i kortleser og følg anvisning på display, tast pin kode på Pin Pad dersom den ber om det.
3. Velg kvittering når du kan velge det.
4. Ta billett og sjekk at den er riktig.
5. Ta ut kort.



Utsjekk-Kontaktløs

1. Hold bank kortet nær kontaktløs symbolet
2. Følg med på teksten, det skal vises Utsjekking et lite øyeblikk.
3. Velg kvittering dersom det er en del av testen.



Utsjekk-Kortleser

1. Sett bank kort inn i kortleser innen et minutt etter innsjekk.
2. Følg med på display at det vises Utsjekking, svar ja på kvittering.
3. Ta billett og sjekk at det står manuell avslutning, og 0 kr.



               Kontaktløs-symbol og lys                                          Kortleser                                                              Pin Pad







Ta ut tømmebillett på automat

Dersom tømmelaget ikke får med seg tømmebillett, kan denne hentes ut av tekniker etterpå

1. Åpne døren, la spenning stå på.

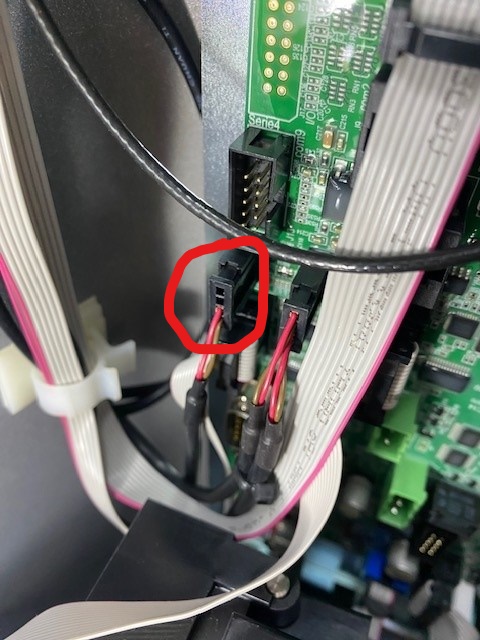

2. På hovedkortet, trekk ut kontakt for mynt boks bryter (se bilde og rød ring).
3. På kontakt på hovedkortet, plasser en flat trekker memllom de to nederste pinnene.
4. Automat "tror" at det er mynt boks bryteren som lukkes og vil initiere en tømme lapp.
5. Ta med tømmelapp inn.

(Om du er uheldig og det kommer ut flere tømmelapper, ta med alle lappene.)













Vedlikehold



Rense kortleser.

1. Bruk rensekort og stikk inn i spalten og trekk i flippen så kortleser renses.





Instrukser

Viktig: Ikke rør skruene til Tamper Sw.

Demontere / montere Pin Pad

1. Slå PWR bryter til av/off
2. Løsne 1 stk kabel fra baksiden av Pin Pad
3. Løsne 4 stk muttere i hvert hjørne.
4. Trekk Pin Pad ut på forsiden av døren.
5. Plasser ny Pin Pad fra forsiden så skruepinnene kommer ut på baksiden.
6. Fest Pin Pad med 4 muttere
7. Monter kabelen på baksiden av Pin Pad
8. Sett automatens PWR bryter til på/on,- utfør Pairing sammen med Support, kjør TMS og restart automat som siste handling.
9. Utfør test kjøp.
10. Før Automat Logg









Demontere / montere Kontaktløs enhet

1. Sett PWR bryter til av/off
2. Løsne 4  muttere i hvert hjørne og fjern kontaktløs enhet.
3. Løsne 2 braketter fra baksiden av kontakløs enhet
4. Monter brakettene på den nye kontaktløse enheten
5. Sett kontaktløs enhet på plass igjen
6. Fest den med 4 muttere
7. Kople på kontaktene igjen
8. Utfør Pairing sammen med Support, kjør TMS og slå av og på automat som siste handling.
9. Utfør test kjøp
10. Før Automat Logg



Demontere / montere Kortleser

1. Sett PWR bryter av/off
2. Løsne 4 muttere
3. Løsne kontakter på baksiden av kortleser.
4. Fjern kortleser
5. Sett inn ny kortleser.
6. Fest den med 4 muttere
7. Fest kontaktene på baksiden, de kan ikke plasseres feil.
8. Utfør Pairing sammen med Support, kjør TMS, og slå av/på automat som siste handling.
9. Utfør test kjøp
10. Før Automat Logg





Utføre en Pairing

• Etter montering av nye komponenter som Pin Pad, Kontaktløs og Kortleser må man kjøre en ny Pairing & Commissioning og/eller Pairing Contactless.
• Slå på automat.
• Åpne dør så service-meny vises
• Gå inn i menyen til du finner Pairing and Commisioning/Pairing Contactless
• Ring Support og de vil avklare hvilken du skal kjøre av disse to valgene.
• Trykk på valgt Pairing, og et vindu med en lang tallrekke
• Når support er klar leser du opp en tallrekke som vises i display.
• Support vil så lese opp tall som du skal taste inn, avslutt med ok, sjekk at det kommer "Successfull pairing" i display.



Starte en TMS

• Etter at Pairing er utført, gå inn i samme service menyen og kjør en "TMS Update".
• Display vil veksle mellom beskjeden "Maintenance Ongoing" og normal display ca hvert 7-8 sekund.
• For å sjekke at TMS ble utført ok, gå inn i service-menyen på "TMS Status" og sjekk at det står "sucessfull" og riktig tidspunkt.



Slå av og på Automat etter TMS

• Noen på support ønsker at man slår av og på automat etter Pairing og TMS, mens andre på support sier det ikke er nødvendig.





Demontere / montere skriver-Instruks

1. Slå av/off automat
2. Trekk papir opp fra skriver (bilde 1).
3. Trekk skriver rett utover (glir på en skinne, bilde 2).
4. Fjern kontakten bak på skriver ved å presse to tapper på hver side av kontakten utover til den løsner. (bilde 3)
5. Sett kontakten på den nye skriveren, tappene på hver side av kontakten vil lukke seg når kontakten glir inn. (bilde 3)
6. Stikk papir ned i skriveren til det stopper (bilde 1)
7. Slå på/on automaten
8. Trykk 2 ganger på test-billett knappen bak på skriveren og sjekk at test kvittering er ok (bilde 3 viser både rød bryter og en test billett)
9. (Ved å holde inne denne bryteren mates papiret gjennom printer)











Solcelle panel- Prosedyre

Sol celle panel kan komme i pakker slik at vi selv må montere dette på verkstedet.

Det er enklest om 2 personer deltar.

1. Solcelle panelet  orienteres riktig i forhold til sola der automaten skal stå før det festes.
2. Solcell panelet festes med tilhørende 8 skruer (4 skruer på bilde) etter riktig orientering.
3. Solcelle panlet plasseres deretter oppå automaten, og ledningene tres gjennom hullene.
4. Senk deretter solcelle panel ned på "taket" av automaten, og pass på at de gjengede partiene kommer gjennom hullene uten å presse ut foringen.
5. Fest solcelle panelet med 4 skiver og muttere inni automaten.
6. Rut ledningene dit de skal, plasser de i klemmer der det er fornuftig, og fest kontaktene (kontakten til mikrofon brukes ikke, legg den til side)

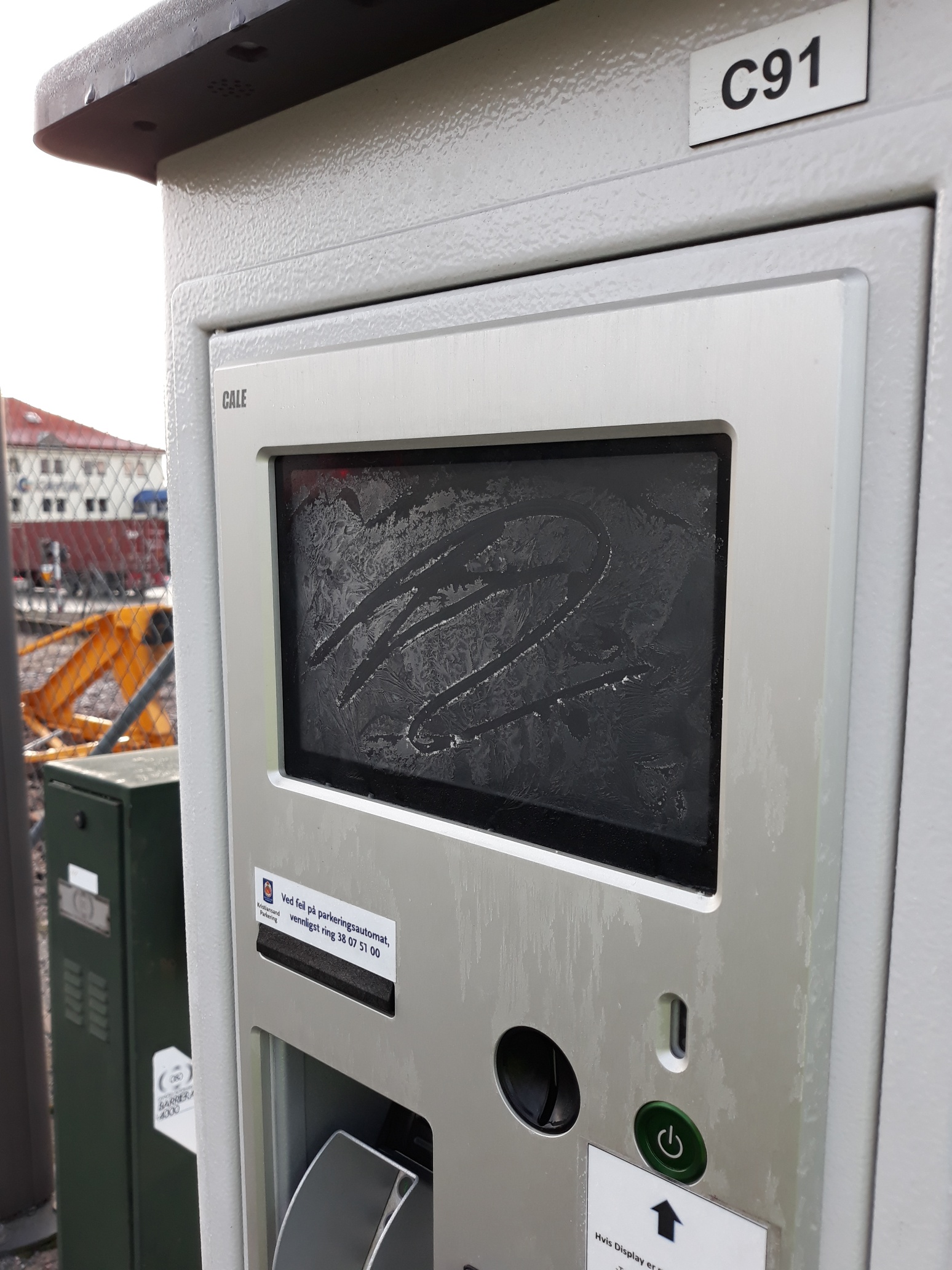

Fjerne snø og is

1. Der er viktig under snøfall og ising og fjerne is og snø fra solcelle automatene.
