Formål
Skal sikre at innkobling av Røyrvann krisevannverk (lenke til Gemini Portal) går uten problemer og samtidig sikre av vannet som slippes ut på nettet er hygienisk trygt.
Innkobling av Røyrvann er aktuelt ved brudd på ledningsnettet slik at man trenger å forsyne abonnentene fra to kilder. Det kan også være aktuelt i andre situasjoner hvor det er nødvendig med forsyning fra toppen av nettet som ved større vedlikeholdsoperasjoner og lignende.
Ansvar
Ved akutt behov, tar den som har vakt beslutning om hvorvidt man må koble inn Røyrvann eller ikke. Det er vakthavende som er avsvarlig for at prosedyren for innkobling blir fulgt.
Ved vedlikeholdsarbeid som krever at Røyrvann kobles inn, planlegges dette sammen med driftsoperatør. Driftsoperatør er da ansvarlig for at prosedyren blir fulgt.
Beskrivelse
OBS! Det skal alltid være 2 personer tilstede når prosedyren utføres. Arbeidet inkluderer kloring og prosedyre Desinfisering av vann i vannverk må også følges.
Innkobling av Røyrvann
Lageret på Nodeland
1. Ta med:
a. Klorrestmåler
b. Flasker for vannprøver, én blå og to røde
I kum (SID 483696) v/Haugely
2. Steng 2’’ kran som står åpen innerst i kummen.
3. Sett opp 100 mm utspyling (ventil mot øst) til mengde 80 m3/h (følg med på PC).
4. Ta vannprøve fra «utekran» i blå flaske, og merk prøven ”ukloret”, (kimtall, koliforme og E.coli).
På Røyrvann
5. Start vannpumpe ved å sette bryter merket «PUMPE (IP)» på tavle til AUTO.
6. Sjekk at:
a. Ventil til utløp 1, utspyling 1 og 2 er stengt.
b. Ventil til innløp 2 og utløp 2 er åpne. Sett ned sil i kammer 2.
7. Tøm ut gammelt vann i doseringstank 2 fra tappekran.
8. Sjekk konsentrasjonen på klorkannene i kjøleskapet (g/L skrevet på etikett).
9. Finn antall liter vann som skal i doseringstanken ved å sette inn klorkonsentrasjonen fra punkt 9 i følgende formler:
c.
d.
10. Fyll antall liter vann fra punkt 9d i doseringstank 2, bruk brannslange.
11. Ta på nødvendig verneutstyr (hansker og visir).
12. Fyll de to 10-literkannene med klor i doseringstank 2.
13. Start omrører 2 og la den gå til det er godt blandet (ca. 30 sek).
14. Start doseringspumpa ved å sette bryter merket «DOSERP. (DP2)» på tavle til AUTO.
15. Skru av vannpumpe ved å sette bryter merket «PUMPE (IP)» på tavle til STOPP.
I kum (SID 483696) v/Haugely
16. Etter 60 min utspyling etter at kloringen ble satt på, mål klorrest i kum v/Haugely. Se bruksanvisning til måleren for fremgangsmåte. Ta 3 prøver for å verifisere resultatet.
17. Er denne mellom 0,10 og 0,90 kan vannet settes på nettet. Er verdien avvikende, spyl i 10 minutter til og ta ny klorrestmåling. Om det fortsatt er under 0,10 eller over 0,90 må doseringen justeres på Røyrvann (se fremgangsmåte under Tilleggsinformasjon), og punkt 17 gjentas.
18. Ta vannprøve i rød flaske og merk flaske «kloret» (kimtall, koliforme og E. coli). Begge vannprøvene oppbevares i kjøleskap og leveres laboratoriet snares mulig.
19. Vannet settes på nettet ved å åpne stengt 300 mm ventil mot Røyrvann, og utspyling stenges.
20. Les av vannmåler for Røyrvann på PC og noter dette på skjema.
21. Etter 2 timer, ta ny måling av restklor og vannprøve i rød flaske
OBS!
- Hold kontroll med at det alltid er væske i doseringstanken, og sjekk at det sendes alarm til vakt-telefon ved lavt nivå 12 cm
- Ved et tilfelle som gjør at Røyrvann må brukes over et stort område og gjennomstrømningen ut er høy, bør alarmen justeres til et høyere nivå slik at det blir tid til å blande ny klorblanding i doseringstanken før den går tom.
- Ved langvarig brudd slik at nivået blir lavt, blandes det opp ny klordosering etter samme prosedyre.
- Ved behov for mer klor, ring vakt på Vannverk. Konsentrasjonen i kannene kan variere fra gang til gang man henter klor fra et vannverk og det er derfor er det viktig at denne sjekkes og skrives på kannene.
Tilleggsinformasjon
Innstilling av klordoseringspumpe

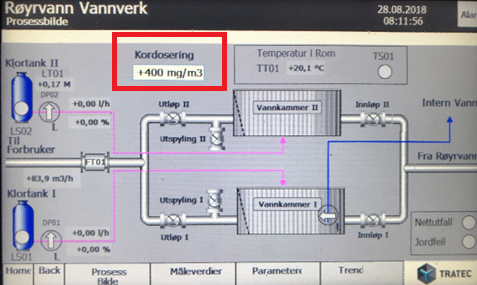

Klormengden er normalt innstilt på 400 mg/m3. Hvis restklormengden er under eller over grensene kan doseringen justeres i displayet på tavlen. Dette gjøres ved å trykke på «Klordosering» i touch-display på tavlen og taste inn ny verdi (merket rød boks i figur 1). Ny verdi må vurderes på skjønn etter avviket i restklormålingen, men et godt utgangspunkt kan være å justere +/- ca. 50 mg/m3 om gangen.
Figur 1

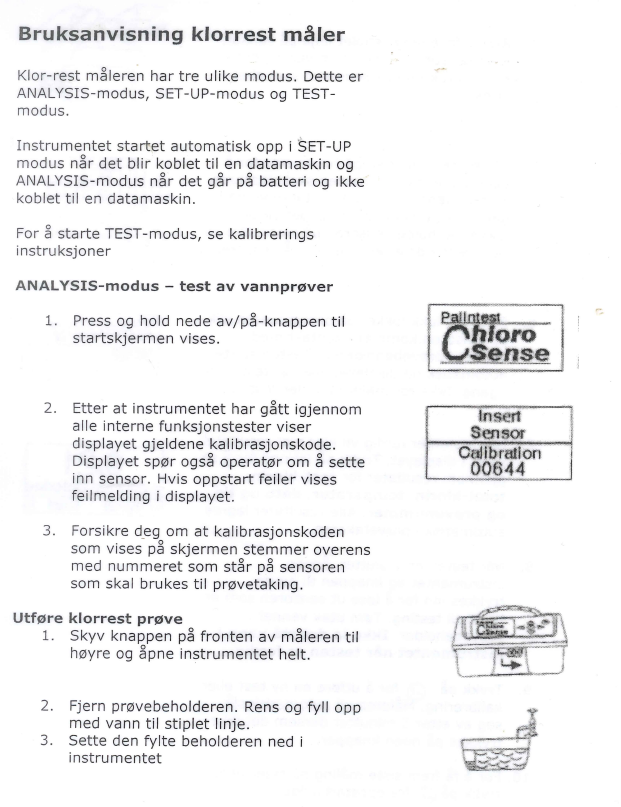

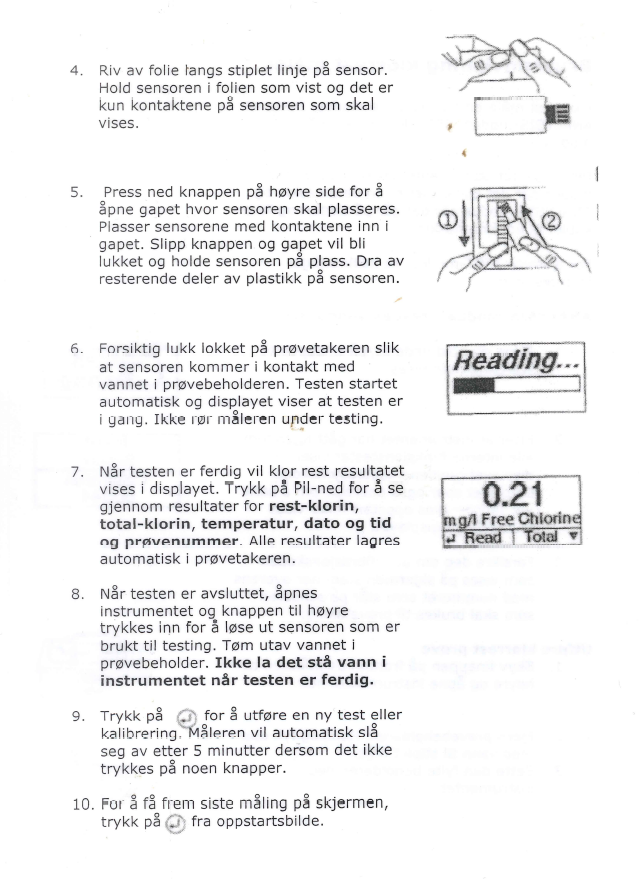

Bruksanvisning til restklormåler
Utkobling av Røyrvann
I kum (SID 483696) v/Haugely
1. Steng vannet fra Røyrvann ut på nettet ved å stenge 300 mm ventil oppover mot Røyrvann.
2. Åpne 2” kran innerst i kummen for gjennomstrømning i ledningen fra Røyrvann. Om vinteren skal mengden være 30 m3/h, og om sommeren 12 m3/h.
På Røyrvann
3. Les av vannmåler. Noter dette ned på skjema.
4. Start vannpumpe ved å sette bryter merket «PUMPE (IP)» på tavle til AUTO.
5. Stopp dosering av klor ved å sette bryter merket «DOSERP. (DP2)» på tavle til STOPP.
6. Sjekk hvor mange liter som er igjen i doseringstank 2. Regn ut mengde thiosulfat som skal tilsettes tanken ved å sette tallet inn i følgende formel:
a. (liter i doseringstank 2) ∙ 14,7 = X
b. X ∙1,77=▁(Gram thiosulfat)
7. Ta på nødvendig verneutstyr (hansker og visir).
8. Vei opp riktig mengde thiosulfat funnet i punkt 6, tilsett dette i tanken og kjør omrører i ca. 1 minutt.
9. Tøm doseringstank 2 fra tappekran i bunnen av tanken.
10. Spyl gulvet rent for eventuelt søl fra tappingen.
11. Fyll doseringstank 2 med ca. 30 liter rent vann.
12. Trekk opp sil i kammer 2 og spyl denne ren med brannslangen.
13. Sjekk at ventiler til innløp 2 og utløp 2 er åpne.
14. Skru av vannpumpe ved å sette bryter merket «PUMPE (IP)» på tavle til STOPP.
På ledningsnettet
15. Spyl ut i endekummen på Stokkeland i 20 minutter.
16. Lever utfylt vedlegg 3 til avdelingsleder.
Dokumentasjon
Les av vannmåler før vannet kobles inn og etter at det er koblet av. Verdier føres inn i vedlagt skjema som kan fylles ut digitalt. Skjemaet sendes til avdelingsleder for Vann drift.
Referanser
· Drikkevannsforskriften
