Basseng - Returspyling - filterspyling av sandfilter v. 1.0

Hensikt

Hensikten med dette dokumentet er å gi en god beskrivelse av hvordan returspyling av sandfilterene skal gjøres. Hensikten er å sikre at vi opprettholder god kvalitet på badevannet ved at sandfilterene virker best mulig, slik at anlegget driftes i tråd med ref.Forskrift for badeanlegg, bassengbad og badstu m.v



Gjelder for

Dette dokumentet gjelder alle ansatte som har ansvar for drift og vedlikehold av bassenget på Vågsbygd kultursenter.



Ansvar for gjennomføring

Driftsleder på Vågsbygd kultursenter har det overordnede ansvaret. Andre ansatte som har fått tilstrekkelig opplæring kan gjennomføre filterspyling når det avtales.



Beskrivelse

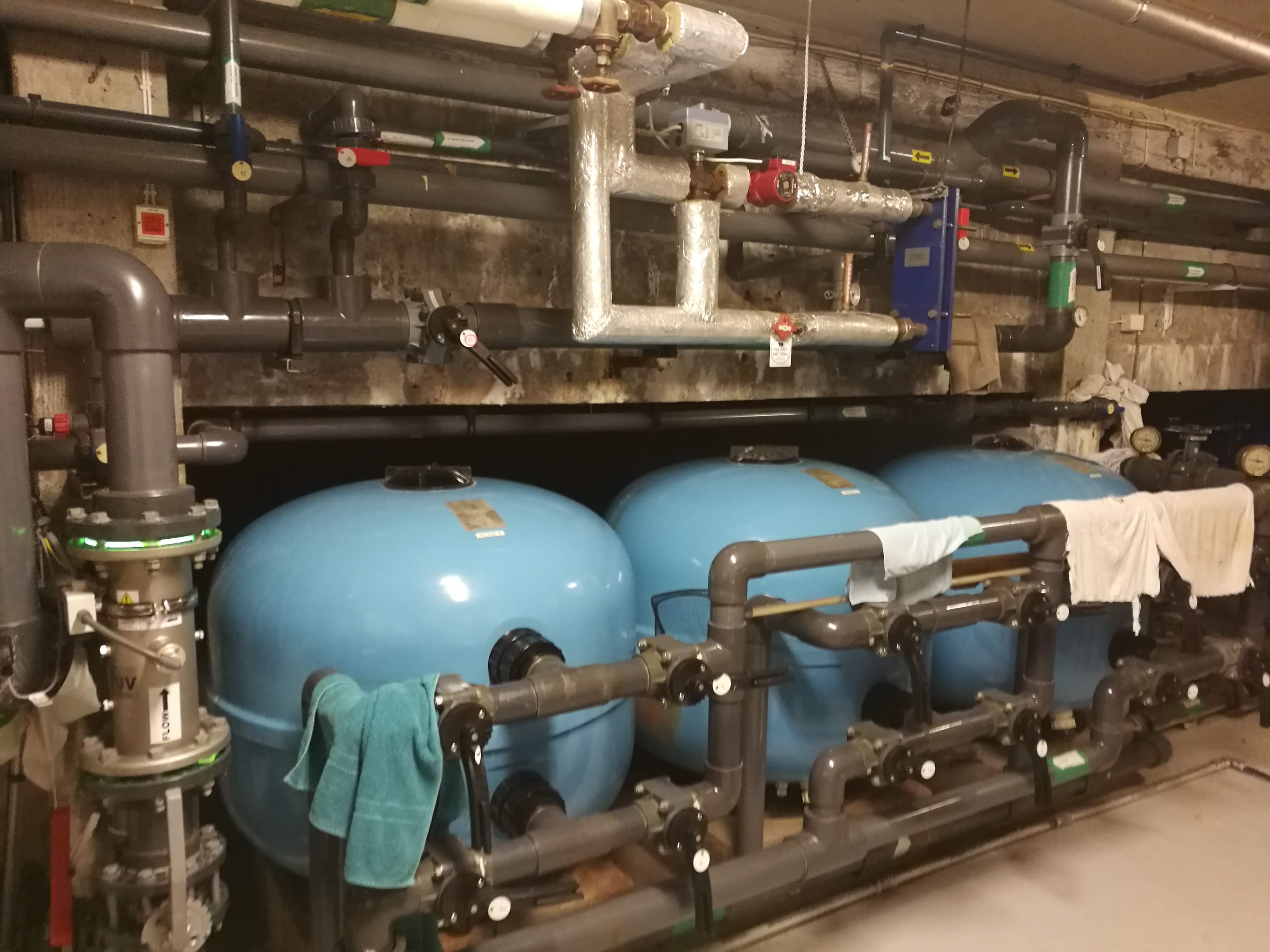

Sandfilterene finnes under svømmehallen i "svømmekjelleren".

Det tekniske anlegget i svømmehallen har tre sandfiltere som filtrerer vannet som sirkulerer. Basseng - Oversikt over teknisk installasjon i svømmehall - Vågsbygd kultursenter.




Det står en kort beskrivelse av hvordan returspylingen av filterene gjøres på skapdøra over bordet.

Denne lappen kan brukes som en liten huskelapp når en er i kjelleren.

Sv_mmekjeller_over_bord.jpg Sandfilter_instruks_rutine.jpg



Først det grunnleggende:

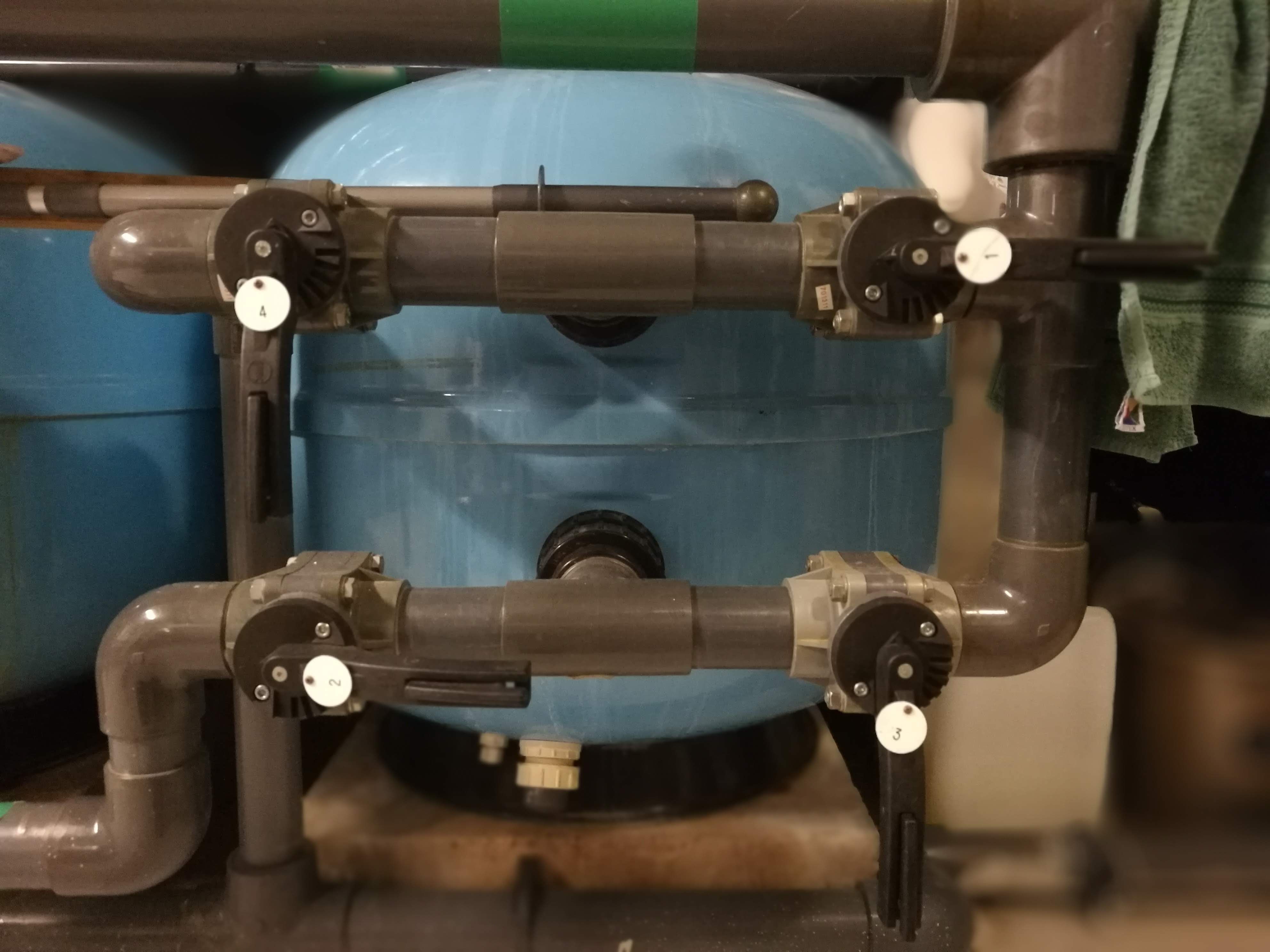

Ventilene på sandfilter i normal posisjon (ikke returspyling) ser slik ut.

På bildet står ventil 1 og 2 åpne og ventil 3 og 4 er stengt.

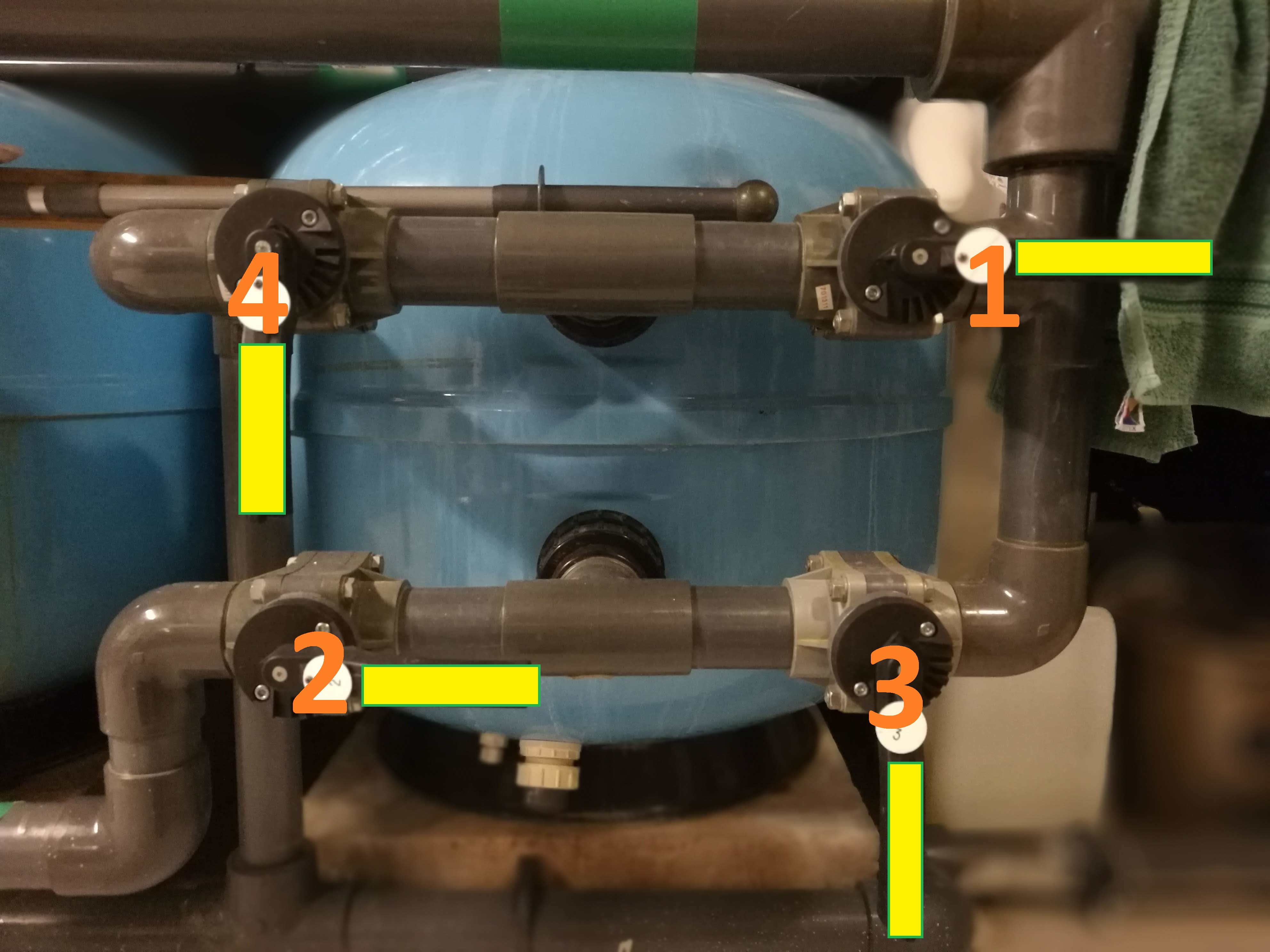

Bildet nedenfor viser samme som over med tydelig markert ventilposisjon.

Ventil 1 og 2 står åpen, ventil 3 og 4 er stengt.

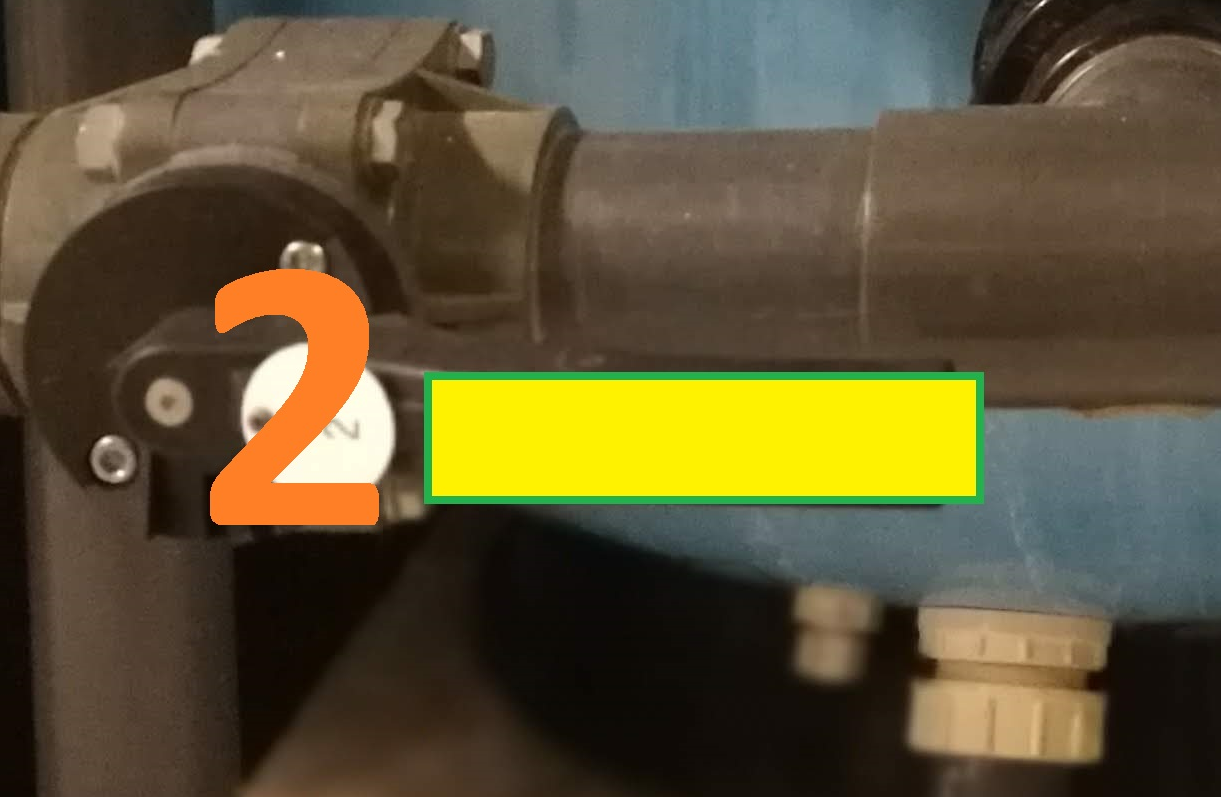

Når håndtaket på ventilen ligger vannrett (horisontalt) så er ventilen åpen

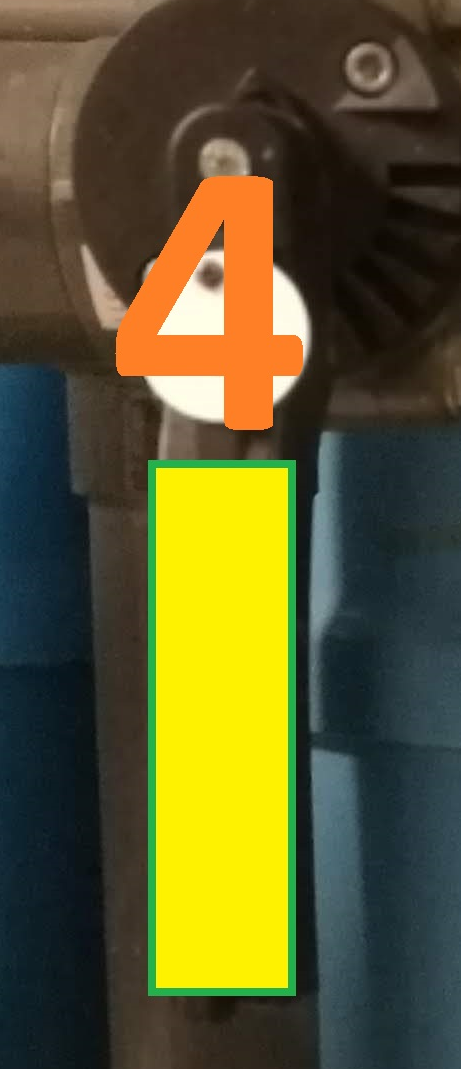

Når håndtaket på ventilen står vertikalt er ventilen stengt.





Returspyling av sandfilter:

VIKTIG: Åpning og lukking av ventiler skal gjøres sakte!

1. Åpne ventil 3 og 4 på ett av filterene samtidig.

2. Steng ventil 1 og 2 samtidig på samme filter.

3. Steng ventil 1 og 2 samtidig på de andre to filterene også.



Alle ventilene på to av filterene er nå helt stengt. Dette gjøre for å øke trykket og gjennomstrømningen i det filteret som nå returspyles. På det filteret som returspyles er ventil 3 og 4 åpen.

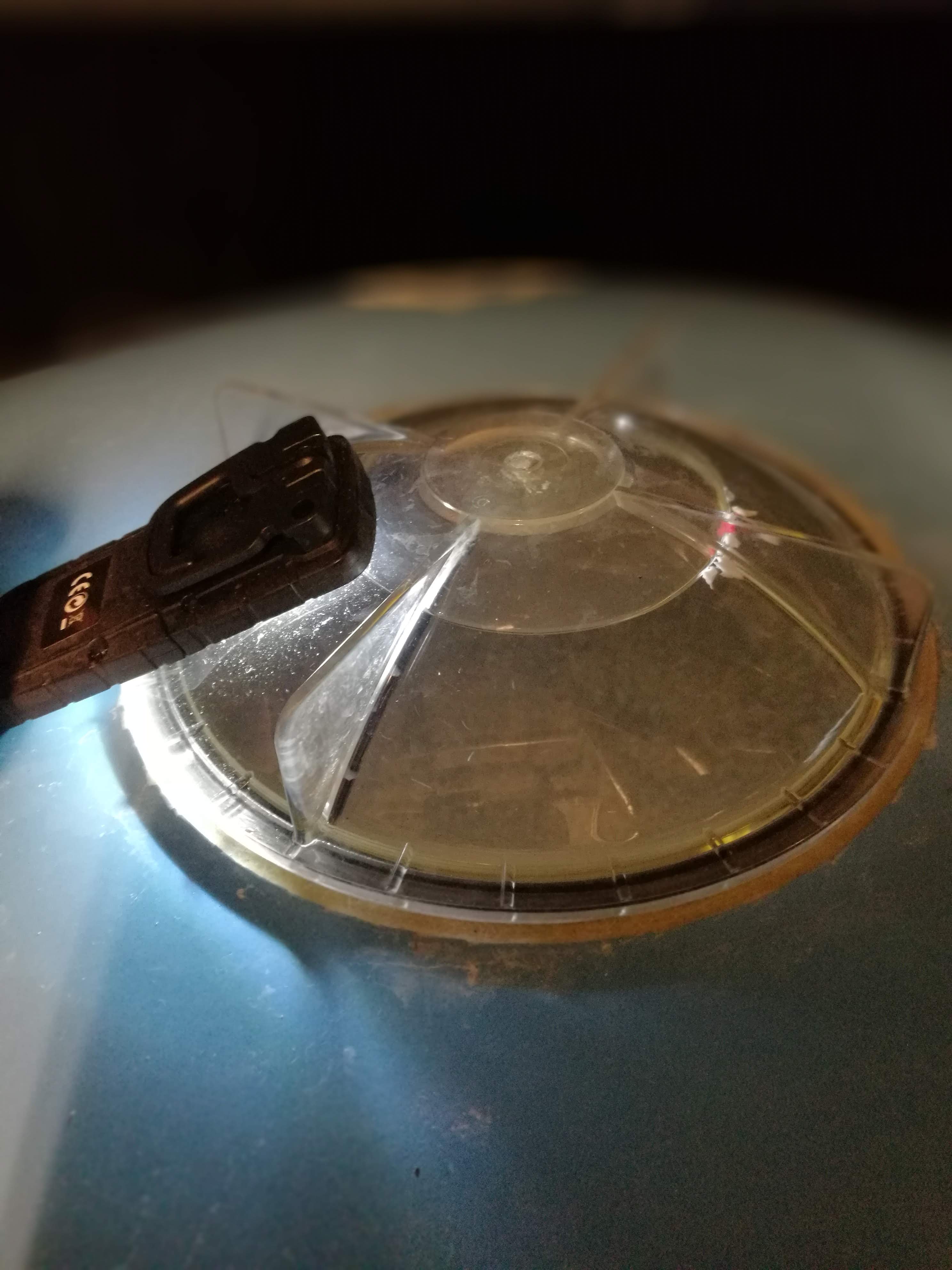

4. Etter ca 1 - 2 minutter (når vannet i glasset på toppen av filteret er rent) så kan vi åpne ventil 3 og 4 på neste filter

  Sandfilter_glasset_i_toppen_1.jpg Sandfilter_glasset_i_toppen_3.jpg

5. Ventil 3 og 4 stenges på det første filteret.

6. Gjenta stegene 1, 2, 3 og videre til alle filterene har blitt returspylt.
