Oversikt over den tekniske installasjonen for svømmehallen ved Vågsbygd kultursenter.
Ingen skal forsøke å drifte eller vedlikeholde anlegget uten dokumentert opplæring. Driftsleder har ansvaret for opplæringen.
Installasjonen er lokalisert i kjelleren under bassenget.
Dør inn til teknisk rom for bassenget, også kalt "svømmekjelleren".
Fjernvarmesentral
Innenfor døra er det automatisk lys på bevegelsessensor.
Innsyn mot ventilasjonsanlegg.
Rundt hjørne til høyre er døra opp til svømmehallen.
Lysbryter for hele kjelleren er like etter døra på høyre side.
Innsyn mot sandfiltere og utjevningstank.
Bord med instrumenter for å gjøre Basseng - Prøvetaking - kontroll av klor og ph i basseng med reagensglass og tabletter, Basseng - kontroll av klor og pH m/teststrips og avlesing i teknisk rom og Basseng - Prøvetaking - kontroll av andre instrumenter i basseng.
Arbeidsbenk med styring av UV i front, og ventilasjon og basseng til venstre. Verneforkle og ansiktskjerm på veggen foran. Masker finnes i skapet.
Dulcomarinen er instrumentet som kontinuerlig overvåker klornivåer, pH og temperatur i vannet.
Kabinett til klor og syre.
Det største skapet er til klor og det minste skapet er til syre.
Doseringspumpe i kabinett. Framsiden og baksiden. Baksiden har en lufteskrue for å lufte ut pumpa. Ikke skru den for langt ut. Da får du klor på hendene.
Denne ventilen må brukes hvis pumpa har kjørt tom.

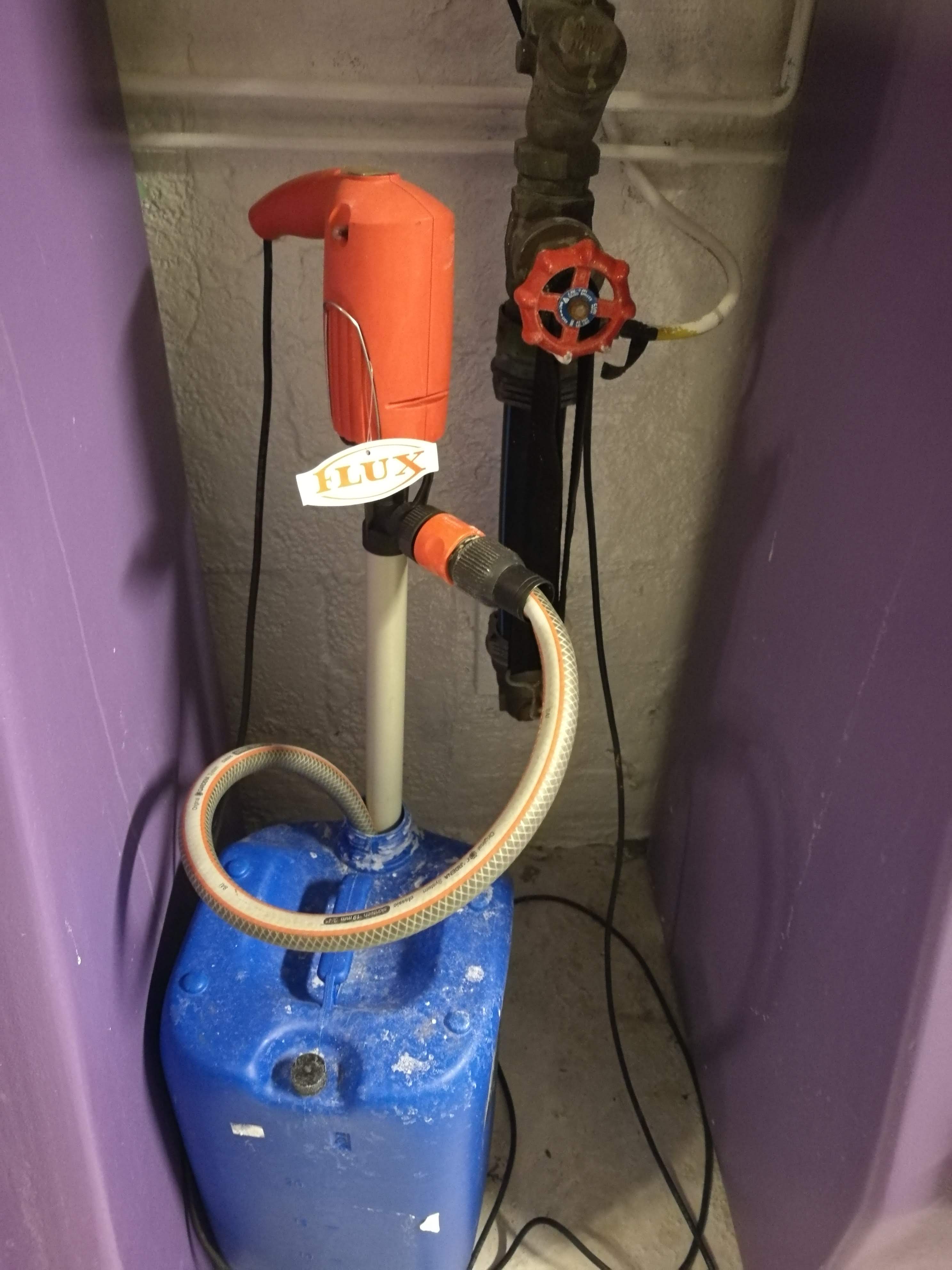

Mellom kabinettene står vannmåleren og pumpe som brukes til å fylle klor fra blå til hvit dunk i klorskapet.
Styreskap for sirkulasjonpumpa.
Her kan pumpa stoppes. Oppå skapet står det en hastighetsmåler som viser hvor raskt vannet sirkuleres. Til høyre så står freksvensomformeren. Den styrer hastigheten på sirkulasjonpumpa.
Helt i enden av rommet er det et lite basseng. Det er utjevningsbassenget Basseng - utjevningsbasseng - tømming og fylling. Til høyre i dette bassenget henger følere som kontrollerer mengden vann. Hvis det er for lite vann i bassenget så vil føleren starte automatisk fylling av ekstra vann. Kan også fylles manuelt gjennom den såkalte glemmeventilen. Hvis denne brukes, sett på noe lys som påminner deg om ventilen før du går.

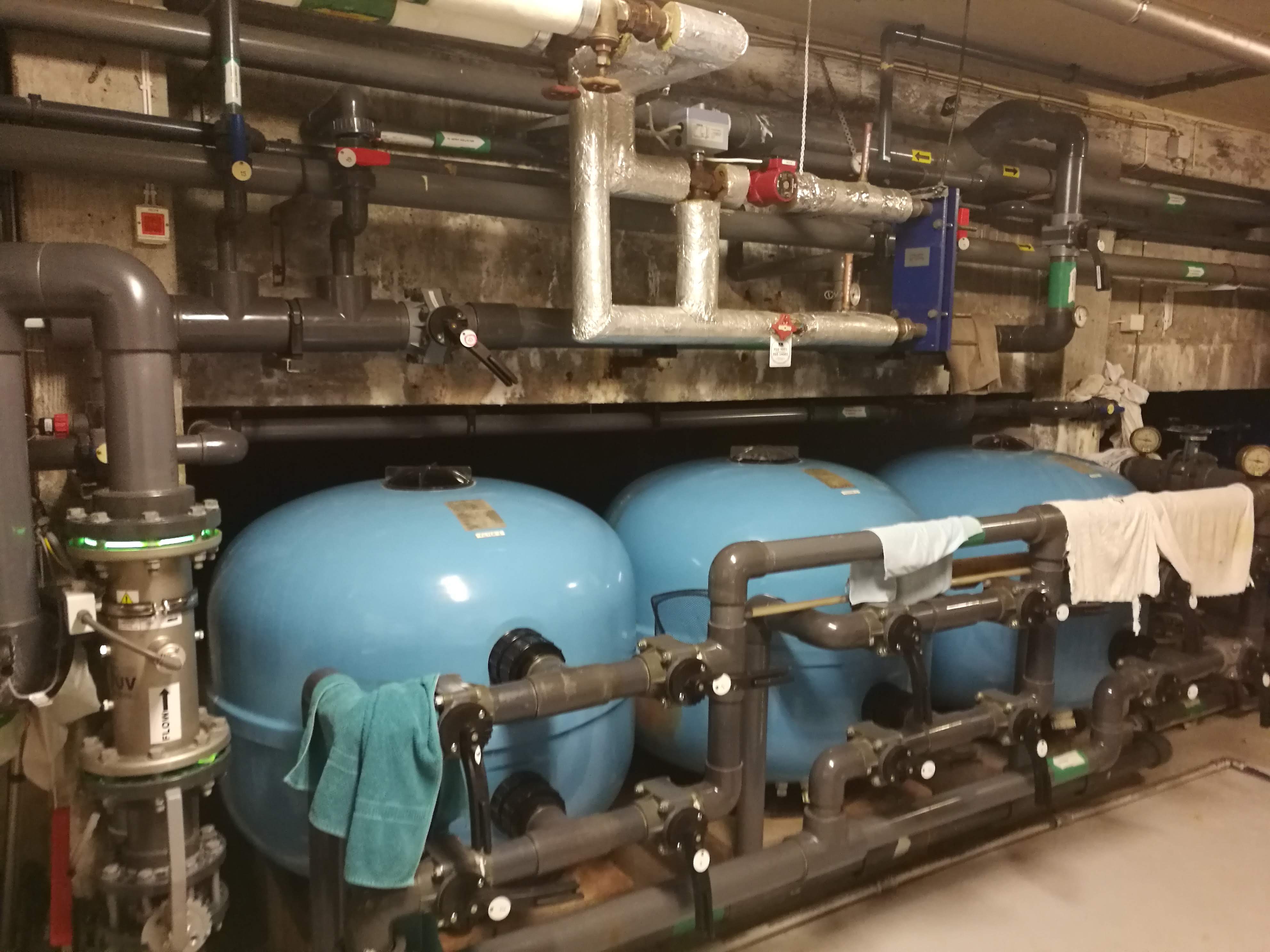

Det er 3 sandfiltere som filtrerer vannet Basseng - Returspyling - filterspyling av sandfilter. Til venstre for filterene så kan vi se at UV-lampa lyser. Over bordet med driftsjournalen er styreskapet for UV-lampa Basseng - UV-lampe av/på - bytte og vedlikehold av UV-lampe til svømmehall.
Til høyre for sandfilterene står sirkulasjonspumpa (BLÅ). Foran pumpa er hårsila. Hårsila er et grovfilter. Den må renses manuelt periodisk. Sirkulasjonspumpa må stoppes, og ventilene på begge sider av hårsila må stenges før hårsila kan renses.
